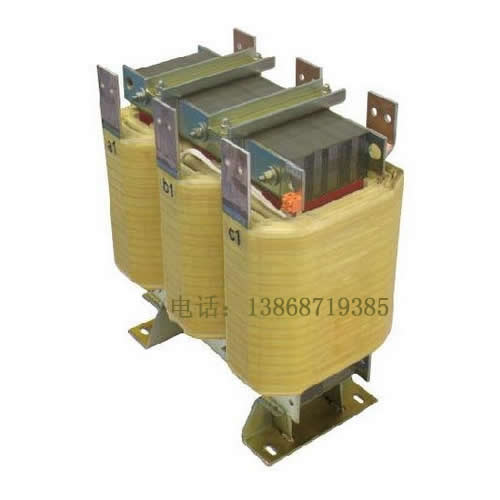

太阳能光伏逆变并网变压器
SG2-系列变压器是光伏并网逆变器配套专用变压器，线圈采用箔绕工艺，铁心片材质为低损耗取向硅钢片，具有损耗低、效率高、温升低等优点；且其还是变压器与电感合二为一的集成产品，该变压器适用于交流50Hz/60Hz，额定电压690V以下电路中。
符合标准：JB/T 8750 Q/ZT 525
正常工作条件和安装条件
1.海拔不超过2000m;
2.最高环境温度为+60℃（无阳光直射），最低环境温度为-25℃。
3.大气相对湿度不大于90%
4.环境空气中无严重影响电抗器绝缘的污秽及易爆介质，不含有腐蚀性的有害气体货尘埃；使用中不应使电抗器受到水、雨、雪的侵蚀。
5.安装场所无严重的振动和颠簸。
结构特点
1.线圈采用箔绕工艺，层间绝缘采用H级预浸材料。
2.贴心采用低损耗取向硅钢片。
3.高效率、低损耗、温升低、机械强度高、短路承载能力强、运行安全可靠。
4.改变以往变压器和电感分开的工艺，采用分段式结构，使变压器和电感集成于一体，有效提高转换效率，使之结构更合理，安装使用更方便。
技术参数
1.额定输入电压：540或270V
2.联结组别：DNY11
3.额定输出电压：400V
绝缘耐热等级：H级
符合标准：JB/T 8750 Q/ZT 525
正常工作条件和安装条件
1.海拔不超过2000m;
2.最高环境温度为+60℃（无阳光直射），最低环境温度为-25℃。
3.大气相对湿度不大于90%
4.环境空气中无严重影响电抗器绝缘的污秽及易爆介质，不含有腐蚀性的有害气体货尘埃；使用中不应使电抗器受到水、雨、雪的侵蚀。
5.安装场所无严重的振动和颠簸。
结构特点
1.线圈采用箔绕工艺，层间绝缘采用H级预浸材料。
2.贴心采用低损耗取向硅钢片。
3.高效率、低损耗、温升低、机械强度高、短路承载能力强、运行安全可靠。
4.改变以往变压器和电感分开的工艺，采用分段式结构，使变压器和电感集成于一体，有效提高转换效率，使之结构更合理，安装使用更方便。
技术参数
1.额定输入电压：540或270V
2.联结组别：DNY11
3.额定输出电压：400V
绝缘耐热等级：H级
此变压器可以根据客户需求定制
