CYM6E型电子式液晶塑壳断路器
CYM6E型电子式液晶塑壳断路器的额定绝缘电压为1000V,适用于交流50Hz,额定电压400V及以下,额定电流至800A的配电网络。在正常情况下,断路器可分别作为线路的不频繁转换及电动机的不频繁启动之用。保护线路的过载和短路;对线路的过压、欠压、缺相具有保护功能。产品符合以下标准GB/T14048.2-2008《低压开关设备和控制设备》;GB/T22710-2008《低压断路器用电子式控制器》-成阳电气
工作环境（成阳电气）
1、环境温度在-5℃˜+40℃之间,海拔高度不超过2000米。
2、相对空气湿度:最湿月的月平均混度不超过25℃,该月的月平均最大相对湿度不超过90%,并考虑到因温度变化发生在产品表面上的凝露。
3、安装场所的外磁场在任何方向不超过地磁场的5倍,产品附近尽量避免大的电磁干扰(如大功率电动机或变频器),无爆炸性、腐蚀性气体,无雨雪侵袭,干燥、通风。
4、污染等级:3级;安装类别:III
符号说明
Imn 控制器壳架电流 In 控制器额定电流
IR 过载长延时脱扣整定电流 TR 过载长延时整定时间
Isd 短路短延时脱扣整定电流 Tsd 短路短延时整定时间
Ii 短路瞬时脱扣整定电流 Uco 过电压保护动作值
Tvo 过电压保护动作延时值 Uvor 过电压保护不动作返回值
Uvu 欠电压保护动作值 Tvu 欠电压保护动作延时值
Uvur 欠电压保护不动作返回值 I 主回路电流
产品功能描述

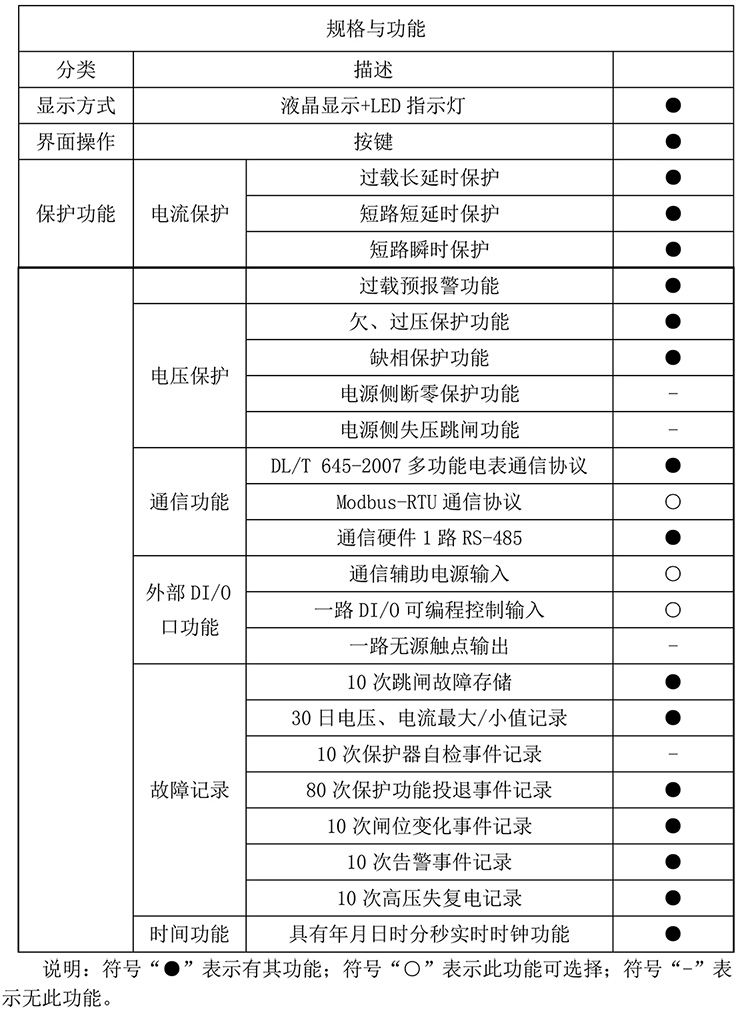

智能保护控制器特性功能表:
表1:产品特性功能表
电压保护功能
1.1、过电压保护功能过电压保护是针对线路出现过电压状况设计的保护功能,控制器的保护方式可以是脱扣或数据告警。保护特性整定范围、整定值、动作特性及误差范围见表2。
表2、过电压保护特性
欠电压保护功能
欠电压保护是针对线路出现欠电压状况的保护功能,控制器的保护方式可以是脱或数据告警。保护特性整定范围、整定值、动作特性及误差范围见表3。
表3、欠电压保护特性
缺相保护功能
缺相保护功能是指当开关电源侧缺少A、B、C任意一相时,开关保护跳闸,动作时动作时间小于等于1s。
电流保护功能
1、过载长延时保护功能过载长延时采用反时限保护方式,其电流-时间特性曲线如下
(t:反时限保护实际动作时间)过载长延时保护电流整定值设定范围IR=(0.4~1.0)×In;步长1A
过载长延时保护动作时间设定范围TR=3~18s;步长1s过载长延时保护特性见表4
表4:过载长延时保护特性
短路短延时保护功能
短路短延时保护默认采用定时限保护特性。定时限特性:t=Tsd(Tsd=0.短延时电流整定值:Isd=(2~10)*IR;调整步长1.0IR短延时保护特性:I<0.9Isd,不动作;I≥1.1Isd,动作短延时保护时间精度:±10%。
短路瞬时保护功能
瞬时保护指当瞬时短路电流产生时,控制器除自身固有的执行时间外,无任何其他延时的跳闸保护瞬时保护整定值:Ii=(2~12)*IR;调整步长1.0IR。瞬时保护根据用户需要可选择×IR或×In,产品默认为×IR。瞬时保护特性:I<0.85Isd,不动作;I≥1.15Isd,动作,瞬时保护控制器固有动作时间:<100ms
过载预报警功能
过载预报警默认为1.0IR,报警形式分LED指示灯报警、显示界面指示报警、上位机通信数据报警。过载预报警特性:I≥1.13IR开始报警;I<1.05IR退出报警。
通信功能
通信方式在通信网络中,本控制器为数据终端设备,可实现预期从主站接收信息并与主站进行信息交换,
本控制器的所有数据及告警方式必须由主站查询方式获取,不支持主动向主站发起数据上传功能,除非用户特殊定制说明。本控制器物理层接口默认为RS-485串行电气接口,支持半双工通信方式通信速率设置范围:600bps、1200bps、2400bps、4800bps、9600bps、19200bps,通讯有效传输距离小于等于1200m。
通信协议通
信协议支持支持DL/^T645低压塑壳断路器通信规约(江苏版-不带漏电保护)Modbus-RTU通信协议(需要用户定制)
外部接口功能
接口说明本控制器默认为7路外部接口输入输出功能,包括1路N相电源接线。l路通信辅助电源输入(DCI2v\AC24V),用于控制器在主电路停电的情况下提供控制器工作支持产品的通信功能。l路可编程DI知0输入功能,输入方式为无源节点输入,一路节点接通,开关合闸另路节点接通,开关分闸,两路节点不可同时接通。1路接地输入,配合辅助电源和DI/O输入。3路RS-485通信输入接口,包括RA+、RB-、RGND。具体接口及接线方法请对应具体产品接口标识。
故障及告警功能
故障记录功能具体记录类型参见表1:产品特性功能表。
告警功能
控制器支持各种具有延时保护功能的故障告警指示及数据记录功能,数据告警功能可通过“功能设置”菜单中的“数据告警”设置项“打开”或“关闭”。(通信规约中,控制字1:Bit6=0全禁止,Bit6=1全允许
实时时钟功能
时钟功能
实时时钟包括:YY年、MM月、DD日、w周、hh时、mm分、ss秒具有时钟功能的控制器可通过“时间设置”项进行时间日期的修改,也支持通信播校时对时钟进行设置。
产品功能设置及使用
操作界面控制器操作界面如图1所示,界面有1个液晶显示窗口、3个LED功能指示灯、4个功能按键组成。
1-RS485-A、2-RS485-B、3-GND、4-DI0-分闸、5-DC12V、6-空、7-N相输入
LED指示灯功能定义
合闸灯:当开关为合闸状态是指示灯恒亮,分闸状态指示灯熄灭。
故障灯:当开关出现故障报警时指示灯闪亮,闭锁时恒亮
通信灯:当开关与上位机通信出现数据交换时指示灯闪亮
按键功能定义
向上键:开关在设置状态下,对菜单上翻或数据的加操作。在正常运行状态下长按此按键4~5s进入远程通信地址设置状态
向下键:开关在设置状态下,对菜单下翻或数据的减操作。在正常运行状态下,长按此按键4~5s进入电流、电压、自动修正界面(此功能仅用于产品生产调试时自动校准系数使用!)。
设置/确定键:开关在任何状态下,按此按键可进入控制器的主菜单界面。开关在设置状态下,按此按键进行菜单选择进入或设置数据的存储操作
返回键:开关在设置状态下,按此按键退出设置菜单操作;也用于开关在闭锁状态时按此按键解锁返回正常运行状态操作;也用于数据设置状态时放弃存储操作;也用于子菜单的返回上一级菜单操作。
按键操作定义
点按:按下某个按键并维持很短时间(小于1s)后释放
长按:按下某个按键并维持3s~5s时间后释放
连续点按:连续点按某个按键,间隔时间小于1s。
界面显示状态
控制器显示状态分为:正常运行状态、报警状态、故障闭锁状态和人机操作状态
正常运行状态
正常运行状态是指控制器在没有故障及报警状态下开关合闸运行时液晶与指示灯的状态内容。在正常运行状态下,液晶显示分3屏(不带公司L00G的为2屏显示)轮流显示当前主回路实时电流、电压、剩余电流等信息。图2-a、b、c为正常运行液晶显示界面
正常运行界面下同时“合闸”指示灯恒亮,“运行”指示灯闪亮(如有)
正常运行界面显示说明
图2-a、当开关为分闸时:开关-[分闸闭锁],为合闸时:开关-[合闸运行]。
图2-b、显示当前电流三段保护设置值及实时时钟显示
报警状态界面
报警状态界面指控制器在有故障跳闸延时时、故障告警不跳闸时时显示的报警信息界面,如图3所示几种报警界面,同时“故障”指示灯闪亮报警。
报警界面中的反黑显示表示发生的故障相别。
记录查询选项
记录查询选项包括两个子菜单:1跳闸记录、2跳闸次数,如图8所示。
跳闸记录查询,如图9所示。
跳闸记录共有10条记录可供查询,1/10中的1表示当前共10条记录中的近1次跳闸记录。
时钟设置
选项时钟设置是用于对产品年、月、日、时、分、秒进行人工手动校时用,同时也可用于查询产品的软件版本号和软件升级地址码,如图10所示。
跳闸次数查询

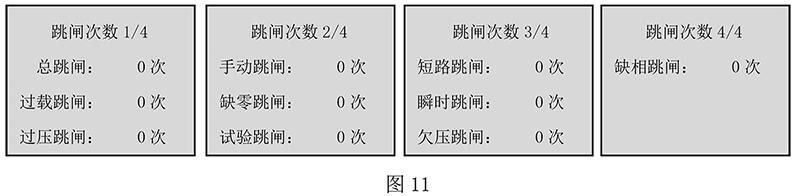

跳闸次数包括以下9条跳闸次数查询,如下图11所示。
系统维护
选项系统维护选项是用于对控制器的重要参数设置,该选项包括:系数修正、通信设置记录清零三个子菜单。
通信设置菜单
通信设置菜单中包括通信速率、通信地址两个设置范围:0.6、1.2、2.4、4.8、9.6选数bps,默认为9.6Kbps。通信地址A5-A0共6位双字节参数(对应D/T645协议中的地址域),分12位数据设置,每位设置范围0~9。具体对应关系从左到右设置顺序:A5A4A3A2A1A0=000000000001
记录清零菜单
记录清零菜单用于产品测试完岀厂前对其进行所有故障、告警、事件等记录及跳闸次数进行清零复位操作。
外形及安装尺寸
注意事项成阳电气提醒
为了保证您的人身及用电设备的安全,断路器在投入运行前,请用户务必做到
1)在安装使用前必须认真阅读使用说明书
2)必须在正常工作条件下使用
3)在安装之前,应先确认其规格、型号是否符合要求。
4)通讯接口在接线时应注意插头与接线端口匹配且方向一致,切勿接反
5)全部接线接好后,检查无误再打开电源开关。
6)断路器应正确安装,不应存在异常机械应力。
7)按键使用时不要用力过猛。
保修
1)保修期:自发货之日起算,为18个月。
2)保修期内:若为本公司生产质量问题,成阳电气负责更换或修理;若为使用者操作不当、超过规范使用、摔落及安装过程发生损坏、天气原因及自然灾害等引起产品损坏,本公司负责有偿修理或更换
3)超过保修期:在修理后能维护功能的场合下,做有偿修理,否则可作有偿更换
4)出现故障后,请与我们公司售后服务部门联系。
