断路器

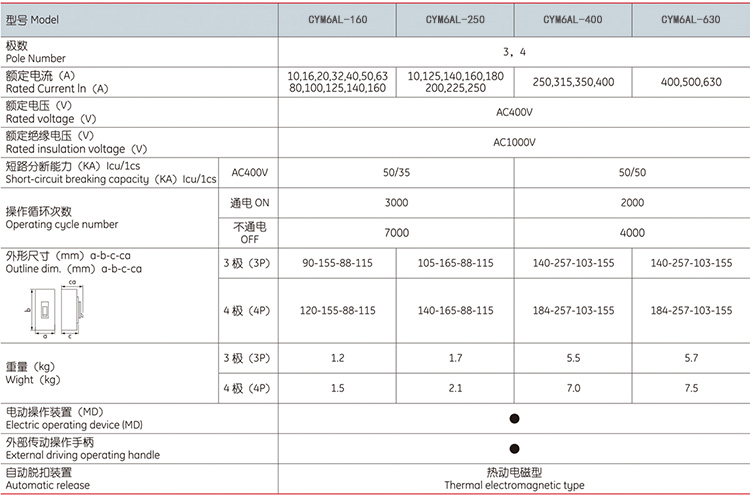

CYM6AL型热过载报警不动作断路器具有过载报警不脱扣的热磁式塑壳断路器一种具有过载报警不脱扣的热磁式塑壳断路器，其不脱扣装置包括三组含有双金属片、支架、牵引杆的脱扣机构和贯穿三组脱扣机构的转轴，每组脱扣机构中的双金属片上设置有支架，所述转轴穿过牵引杆，牵引杆的受力方向指向转轴的轴心，每组脱扣机构中还包括微动开关和热元件，微动开关通过支架固定在双金属片上，微动开关还与外围报警电路相连，热元件与双金属片相连。本实用新型在双金属片上安装微动开关作为触发装置，为外围报警电路提供常开触点，实现热磁式塑壳断路器的过载报警不脱扣功能，其结构简单、成本低，能在高温环境下持续可靠工作，且具有过载长延时动作的报警特性，能满足消防、化工和医疗等特殊场所持续供电的要求。
